SISTEMA DE CONDUCCIÓN

(Texas Heart Institute, 2014)

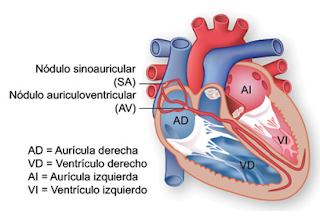

El estimulo cardíaco inicia en el nódulo sinusal (marcapasos natural del corazón) donde encontramos células P, el cual está ubicado en la parte superior de la aurícula derecha, a donde llega una señal eléctrica emitida desde el sistema nervioso simpático, propinándose la contracción de las aurículas, enviando una señal hasta el nódulo auriculoventricular en el que hay presencia de células P y T que son las células transicionales cuya funcion es enviar el estimulo cardíaco a las fibras de purkinje, produciéndose así la despolarización y contracción ventricular.

Lo anterior se ve reflejado en el electrocardiograma (ECG), que es un procedimiento diagnóstico no invasivo que nos brinda información acerca del funcionamiento eléctrico del corazón.

(Dalcame, 2005).

Representación gráfica de las ondas eléctricas del corazón:

• Onda P: Representa la despolarización auricular.
• Onda Q: Deflexión negativa durante la  despolarización ventricular.
• Onda R: Primera deflexión positiva durante la despolarización ventricular.
• Onda S: Segunda deflexión positiva durante la despolarización ventricular.
• Onda T: Deflexión  lenta producida por la repolarización ventricular.
• Onda U: Onda generalmente positiva de escaso voltaje, inmediata a la onda T, siendo la repolarización de los músculos papilares.
•  Intervalo R-R: Distancia entre dos ondas R sucesivas, la medida depende de la frecuencia cardiaca del paciente.
• Intervalo P-P: Distancia entre dos ondas P sucesivas. la medida depende de la frecuencia cardiaca del paciente.
• Intervalo QRS: Mide el tiempo total de despolarización ventricular.
• Intervalo Q-T: Va desde el comienzo  del complejo QRS hasta el final de la onda T, representado la sístole ventricular.
• Segmento S-T: Se extiende desde el final de complejo QRS hasta el inicio de la onda T, representando el periodo de inactividad que separa la despolarización ventricular.(Dalcame, 2005)
